Nu sitter
kolfiberstolpen till radarradomen på plats och ”små/lösa” kablar är buntade i
krympslang och även kabeln till radarradomen. Kolfibern är lackad 8 gånger.
Hela antennen sitter snyggt och fast förankrad i däcksbeslaget – jag kunde köpa
löst från Noa – och på två fästen i push-piten. Jag har även förberett så jag
enkelt kan staga stolpen i beslaget som solcellspanelen vilar på om hela
paketer vibrerar för mycket i kulingvindar.
På radarstolpen
har jag följande funktioner:
Lowrance
3G Bredbands radarradom
Ovanpå
radarradomen sitter en vit rundlysande LED-ankarlanterna
Under
radarradomen sitter även en LED-strålkastare som är ihopkopplad till ankarlanternan
och lyser upp sittbrunn och ankarsegel när vi ligger på svaj
VHF-antenn
till AIS:en, det lilla kolfiberröret under antennen är vad som blev över från
min sadelstolpe i kolfiber till min cykel
25W
solcell som går att vrida 360 grader runt själva kolfiberstolpen
Mellan
solcell och radarradom sitter LED-akterlanternan. Lanterna sitter ca 2.5 meter
över vattenytan vilket gör att nationsflaggan och/eller vågor får svårt att
skymma lanternan
 |

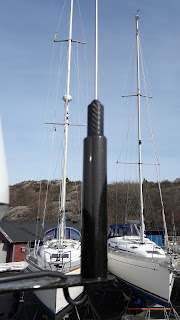

| Stolpen är monterad akter om sittbrunnen på SB-sidan |
 |

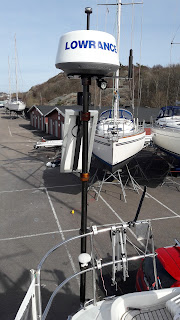

| Ankarlanterna limmad ovanpå radarradomen, Det går att skymta akterlanternan som är monterad på kolfiberröret mellan solcellen och radarradomen |
 |

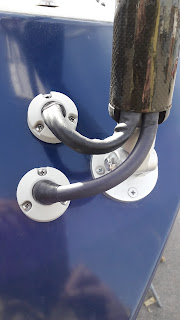

| NOA Aluminium hade ett snyggt monteringsbeslag som jag kunde köpa direkt från NOA. Jag fick såga bort en del på den svarta bussningen så jag kunde få ut kablarna i underkanten av kolfiberrört. I den övre kabelgenomföringen går alla kablar utom kabel till radarradomen, vilken går i den under kabelgenomföringen. Alla kablar är UV-skyddade av krympslang. |
 |

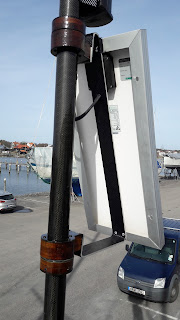

| 25W solcell som går att vrida runt kolfiberstolpen |
 |
| VHF-antenn till AIS:en. Det undre kolfiberröret blev över då jag kortade sadelstolpen till min cykel |
 |
| LED-strålkastare monterad under radarradomen och ihopkopplad till ankarlanternan |
